Mecanismo de Manivela - Deslizador
 | | | |
|---|
Mecanismo de Manivela - Deslizador
es un mecanismo que transforma un movimiento circular en un movimiento de traslación, o viceversa.
Esquema

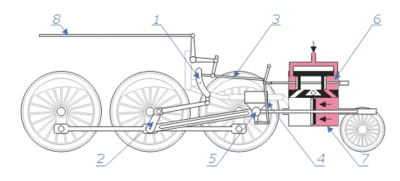

En forma esquemática, este mecanismo se crea con dos barras unidas por una unión de revoluta. El extremo que rota de la barra (la manivela) se encuentra unido a un punto fijo, el centro de giro, y el otro extremo se encuentra unido a la biela. El extremo restante de la biela se encuentra unido a un pistón que se mueve en línea recta.
-
Biela: es un elemento rígido y largo que permite la unión articulada entre la manivela y el émbolo. Está formada por la cabeza, la caña o cuerpo y el pie. La forma y la sección de la biela pueden ser muy variadas, pero debe poder resistir los esfuerzos de trabajo, por eso es hecha de aceros especiales o aleaciones de aluminio.
-
Manivela: es una palanca con un punto al eje de rotación y la otra en la cabeza de la biela. Cuando la biela se mueve alternativamente, adelante y atrás, se consigue hacer girar la manivela gracias al movimiento general de la biela. Y al revés, cuando gira la manivela, se consigue mover alternativamente adelante y atrás la biela y el émbolo.
Usos cotidianos

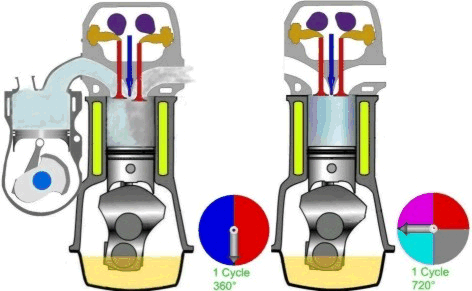

El ejemplo actual más común se encuentra en el motor de combustión interna de un automóvil, en el cual el movimiento lineal del pistón producido por la explosión de la gasolina se trasmite a la biela y se convierte en movimiento circular en el cigüeñal.
 |  |  |
|---|---|---|
 |  |  |
 |  |  |
 |
